38023020 > NOTICE > PRECICAM KIPLINE

1- INTRODUCTION

Avant d’utiliser le « PRECICAM», nous vous recommandons de lire attentivement la notice d’instruction fournie avec votre matériel, et d’en respecter scrupuleusement les instructions. Vous éviterez ainsi de vous mettre en danger, vous réduirez les temps de mise en service et les risques d’incidents fâcheux hors période de garantie.
Cette notice d’utilisation contient toutes les informations pratiques pour faire fonctionner, régler et entretenir votre machine correctement et en toute sécurité.

La présente notice donne des instructions en vue de l’utilisation des équipements et des options disponibles sur votre «PRECICAM ». De plus, votre revendeur CARRÉ vous conseillera pour que vous puissiez obtenir la meilleure performance de votre outil, et que votre satisfaction soit totale.

Ne pas ôter les plaques du constructeur et du marquage CE fixées sur la machine.

Respectez les consignes de sécurité

Lire attentivement la notice d’instruction fournie avec la machine avant la première mise en route.  (lien vers notice d’instruction)

Votre revendeur CARRÉ vous conseillera pour que vous puissiez en obtenir la meilleure satisfaction.

CARRÉ décline toute responsabilité pour les dommages et incidents de fonctionnement survenus à la suite d’utilisations non conformes aux instructions du présent manuel.

Garantie :

Pour la bonne tenue des dossiers, afin de bénéficier pleinement de nos services et de la garantie, assurez-vous que votre revendeur a bien déclaré la mise en service de votre machine.

2- DESCRIPTION PRODUIT

Le PRECICAM est un ensemble de guidage autonome sous forme d’interface qui s’attelle entre le tracteur et la bineuse.

L’ensemble est facile à atteler et dételer à la bineuse, ce qui permet d’atteler différentes configurations de bineuses instantanément.

Caméra KIPLINE

La caméra KIPLINE guide la bineuse avec précision grâce à son optique haute définition qui analyse l’ensemble du spectre colorimétrique. Elle permet la détection des lignes de cultures même en présence importante d’adventices garantissant ainsi un binage de qualité en toutes conditions.

Caméra KIPLINE + palpeurs

Lorsque le développement de la culture est trop important pour que la caméra KIPLINE puisse visualiser l’inter rang. Les palpeurs mécaniques prennent le relais du guidage de la caméra. Les palpeurs sont utilisés sur des cultures à tiges rigides.

Avec le système KIPLINE, les palpeurs sont une option de guidage qui viennent en complément de la caméra, lorsque la culture est suffisamment développée (tiges rigides). Ils permettent de guider la bineuse en se basant directement sur les plants du rang de culture.

ATTENTION

Selon le guidage choisi, certains composants seront différents entre un guidage KIPLINE et un guidage palpeur seul.

3- PREPARATION AVANT LIVRAISON

Un contrôle global de la machine est à réaliser. Voici les différentes étapes à réaliser :

• Vérifier le serrage de manière générale.
• Essayer le dépliage et pliage de la machine
• Vérifier écartement des rangs en concordance avec le semoir.
• Montage des équipements et options

Toutes les informations liées à la préparation de la machine sont à retrouver sur notre site pièces détachées :

www.carre.fr > pièces détachées > catalogue pièces > puis :

1. Type de machine
2. Nom de machine
3. Version de machine
4. Numéro de catalogue
5. Près du titre principal, sélectionner l’icône
6. Dans l’onglet « Liens documents », on retrouve les notices d’instruction

4- MISE EN ROUTE RAPIDE

Attelage PRECICAM

1. Avant d’atteler la machine contrôler les chandelles du tracteur (longueur similaire).

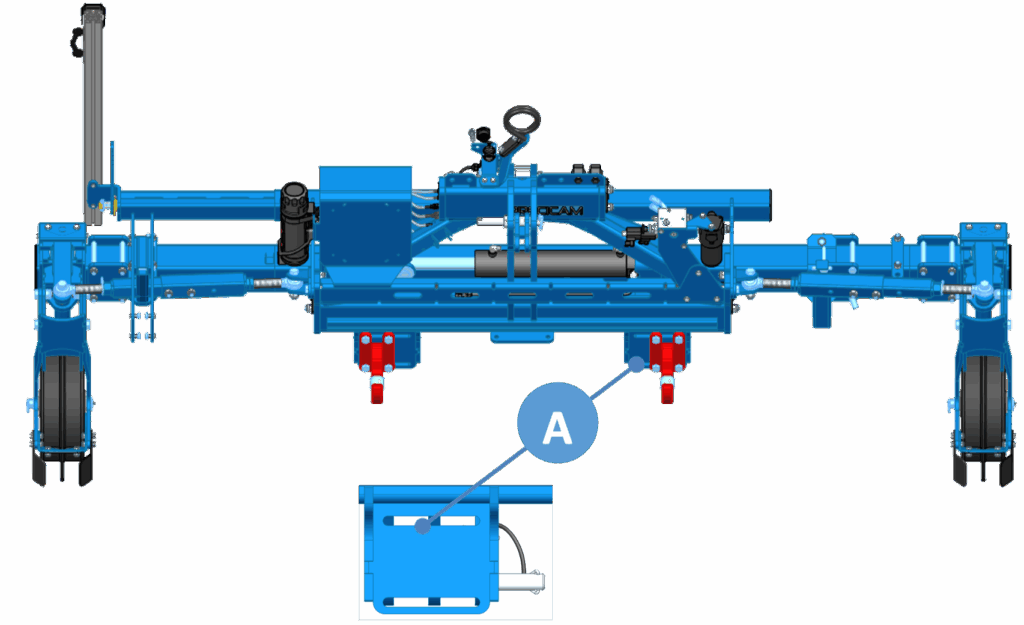

2. Les stabilisateurs doivent-être en position bloqués lorsque le PRECICAM est équipé d’une paire de roue. En revanche les stabilisateurs doivent être en position libre lorsque celui-ci est équipé de coutres fixes ou pilotés.
3. Atteler la machine au tracteur
4. Connecter les flexibles hydrauliques. (voir chap.7.6 Identification des flexibles)
5. Contrôler le bon positionnement du capteur haut/bas de 3° point.
6. Régler les coutres ou roues par rapport aux écartements des rangs.

Attelage PRECICAM + bineuse

7. Ajuster les mains d’attelage selon la CAT d’attelage de la bineuse (cat II ou III) (capacité de levage 3,5 tonnes au rotules)
8. Mettre le 3^ème point
Attention deux supports 3 points sont livrés avec le PRECICAM selon si c’est une bineuse CARRE ou une bineuse de marque différente.
Pour les marques de bineuse autre que CARRE attention que votre machine soit bien d’aplomb par rapport au sol.
9. Passer les flexibles hydrauliques et les fils électriques dans l’anneau.

Réglage au champ

Installer et brancher la caméra

 Il est fortement déconseillé de laisser la caméra sur le mât quand vous êtes au transport
Positionner la caméra au-dessus du/ des rang(s) suivi(s)

10. Régler la hauteur et l’angle de la caméra
11.Si palpeurs, régler le bon positionnement des palpeurs sur le rang de référence.
12. Réglage des paramètres du moniteur

• Réglage des paramètres de plantes rangées simples :
  – Écartement entre les rangs
  – Hauteur des plantes
  – Largeur des plantes

• Réglage des paramètres de la caméra :
  – Hauteur
  – Angle

 Attention au mât en alu il doit être perpendiculaire à la machine.
13. Mettre la machine en position travail et activer l’hydraulique (pompage continu)
14. Activation du guidage
15. Vérifier que la machine est bien affichée en position basse (sinon repositionner le capteur 3e point).
16. Vérifier que la qualité du signal de la caméra soit supérieure au seuil limite fixé
17. Avancer une dizaine de mètres et contrôler le bon fonctionnement du système de guidage
18. Réajuster les paramètres de la culture et de la caméra si nécessaire
19. Régler les palpeurs lorsque la culture est suffisamment développée (si présents)

Notice KIPLINE

Notice KIPLINE

5- CARACTERISTIQUES GENERALES

5-1 Machine

5-1-1 Tableau de configuration

Les caractéristiques techniques, dimensions et masses, sont données à titre indicatif, elles peuvent être modifiées sans préavis et variées suivant les équipements.

5-1-2 Caractéristiques machine

Elément de contrôle

Paire de roue

Il existe 2 largeurs de coutre

5-1-3 Guidage KIPLINE

Caméra

voir chap 6-1-5 Guidage KIPLINE

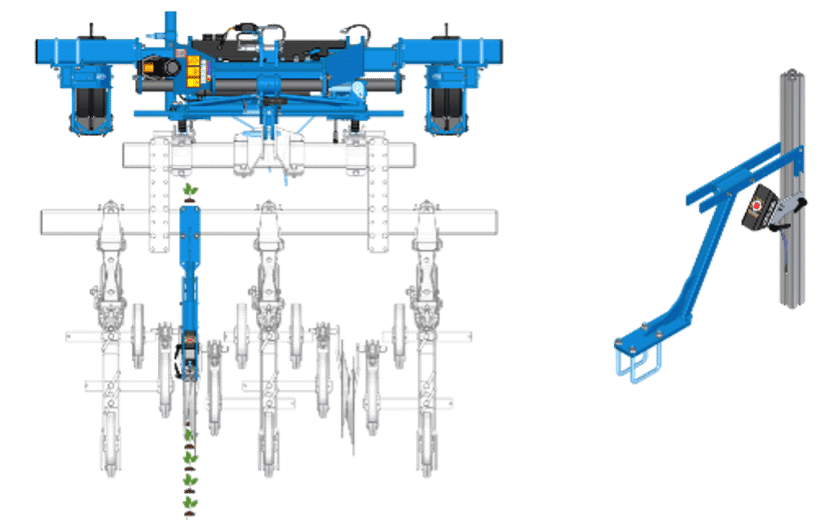

Support Caméra

La machine est livrée avec deux supports :

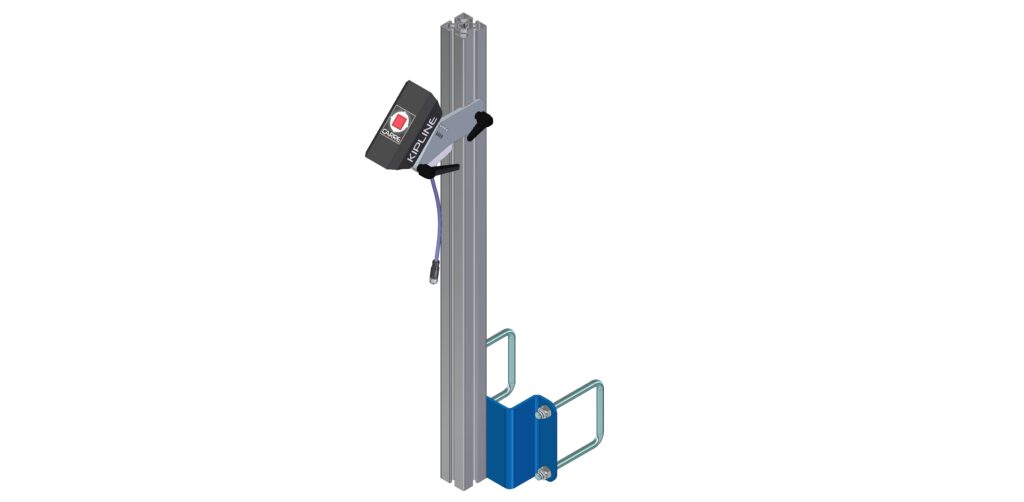

A- Support latéral

Le support caméra latéral permet de positionner la caméra sur la poutre de la bineuse. Sa position extérieure donne une meilleure visibilité à la caméra. Elle peut aussi en fonction des écartements visualiser plusieurs rangs.

B- Support arrière

Attention, lorsque la caméra se situe en position arrière entre deux éléments, vérifier que la caméra n’a pas d’interférence avec la bineuse (éléments, dents, protèges plants…).

5-1-4 Guidage palpeur

Les palpeurs mécaniques sont utilisés sur des cultures à tiges rigides. Ils peuvent être montés sur le PRECICAM ou sur l’élément bineur.

Pour les guidages KIPLINE, les palpeurs mécaniques ne sont pas de série.

Voir chap. 6.1.5 Guidage KIPLINE ou chap. 6.1.6 Guidage palpeur seul

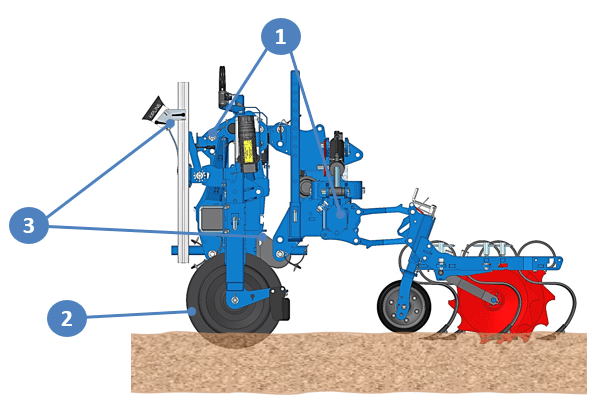

Sur le PRECICAM

Il est possible de déplacer les supports sur la glissière (2) en desserrant la vis (1).

Le support de palpeurs (3) peuvent être inversés pour avoir une plus grande plage de réglage.

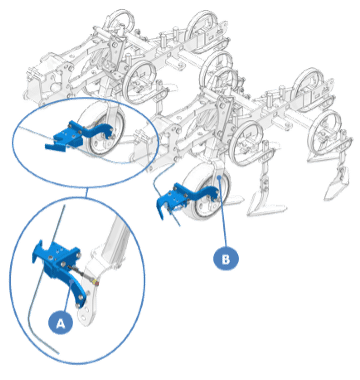

Sur l’élément bineur

5-2 Options

5-2-1 Attelage avancé

5-2-2 Kit crochets d’attelage cat. n°3

Permet l’attelage d’une machine possédant un attelage de catégorie n°3

5-2-3 Support de siège

5-2-4 Mât téléscopique

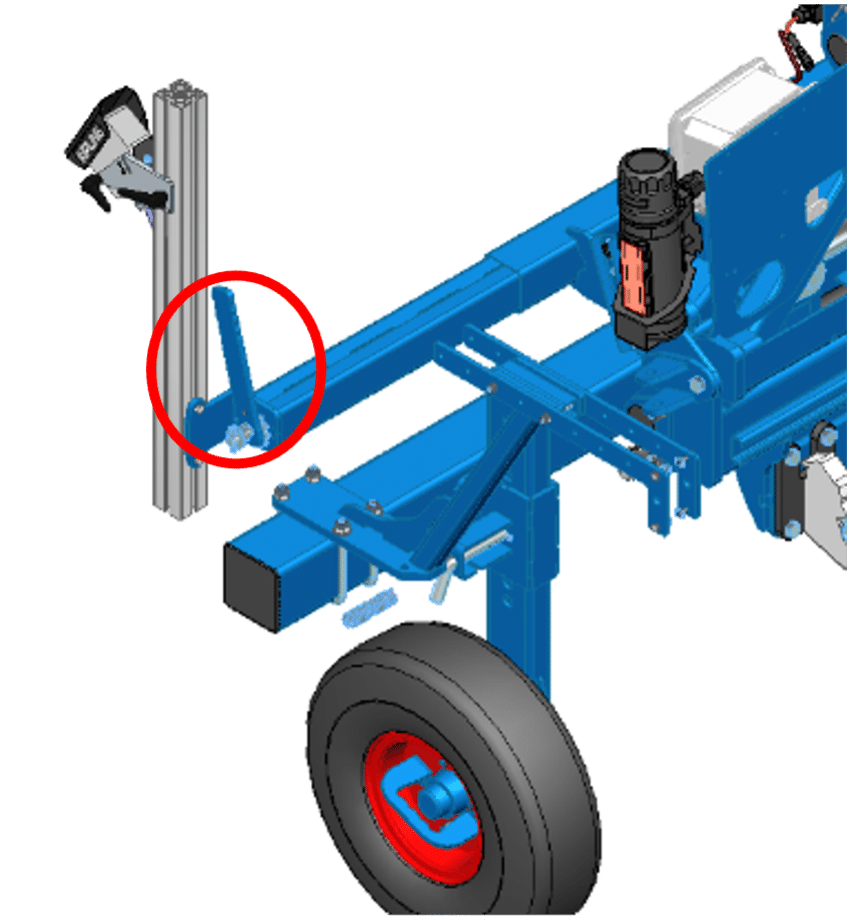

Le réglage de la caméra peut se faire par un bras télescopique qui coulisse dans un fourreau. Une graduation est faite afin de placer la caméra sur le rang. (Exemple ci-dessous, la caméra est réglée à 2m de l’entraxe du PRECICAM 0.8+0.8+0.4=2m)

Le réglage du bras télescopique se fait à l’aide de la poignée de serrage qui se trouve à l’extrémité de celui-ci.

Poids = 35kg

5-2-5 Options KIPLINE

Voir chap 6-1-5 Guidage KIPLINE

6- UTILISATION ET REGLAGES

6-1 Machine

6-1-1 Attelage au tracteur

En matière d’attelage, et pour des raisons de sécurité, il est impératif d’utiliser les broches d’origine. Afin de ne pas les égarer, les broches ainsi que leurs goupilles clips sont liées au châssis par des cordes caoutchouc.

La gamme PRECICAM est équipée d’un attelage à broches catégorie n°2 et n°3 en diamètre de broche et catégorie n°2 et n°3 en écartement.

Les chapes qui reçoivent les broches d’attelages sont soudées sur le châssis central, par conséquent aucun réglages n’est possible.

ATTENTION : Ne jamais rester entre le tracteur et le PRECICAM, il y a risque d’accident.

ATTENTION :

Ne jamais rester entre le tracteur et la machine, il y a risque d’accident. L’ensemble « Tracteur + machine » représente une masse importante.

CALCUL DE LA RÉPARTITION DES CHARGES

LA CHARGE SUR L’ESSIEU AVANT DU TRACTEUR DOIT ETRE ÉGALE AU MOINS A 20% DU POIDS A VIDE DU TRACTEUR

Afin de vérifier ces valeurs, il faut suivre la procédure suivante afin d’effectuer les calculs Contrôle tracteur

A vérifier :

• Le poids total autorisé.
• Les charges par essieu autorisées.
• La charge d’appui autorisée au point d’accouplement du tracteur.
• Les capacités de charge admissibles des pneumatiques montés sur le tracteur.
• La charge d’attelage autorisée est-elle suffisante ?

Toutes ces indications sont sur la carte grise, ou sur la plaque signalétique et dans la notice tracteur.

M1 mini = (M2 x (c+d) – P1 x b + (0.2 x P x b)) / (a+b) =……………. kg
P1 c = (M1 x (a+b) – P1 x b – M2 x (c + d)) / (a+b) =……………. kg
Pc = M1 + P + M2 =………. kg
P2c = Pc – P1c =………. Kg

Valeurs à connaître :

M1 mini = Calcul du lestage nécessaire à l’avant au minimum
Pc= Calcul du poids total de l’ensemble (tracteur +machine)
P1c = Calcul de la charge sur l’essieu avant
P2c = Calcul de la charge sur l’essieu arrière

Complétez le tableau ci-dessous :

Vérifiez que :

Les valeurs calculées doivent être < ou = aux valeurs autorisées pour le tracteur et aussi par les pneumatiques montés sur le tracteur. Il faut impérativement respecter sur l’essieu avant du tracteur une charge minimum > ou = à 20% de la charge du tracteur à vide.

IL EST INTERDIT D’ATTELER LA MACHINE A UN TRACTEUR SI :

La charge totale calculée est > à la valeur autorisée.

La charge sur l’essieu avant est < au minimum requis.

6-1-2 Attelage du PRECICAM à la bineuse

Le PRECICAM est équipé de crochet d’attelage catégorie n°2 réglable en écartement n°2 et n°3 à l’aide de 4 vis M16x60 qui coulissent dans des lumières (A) avec une capacité de levage de 3,5 tonnes aux rotules.

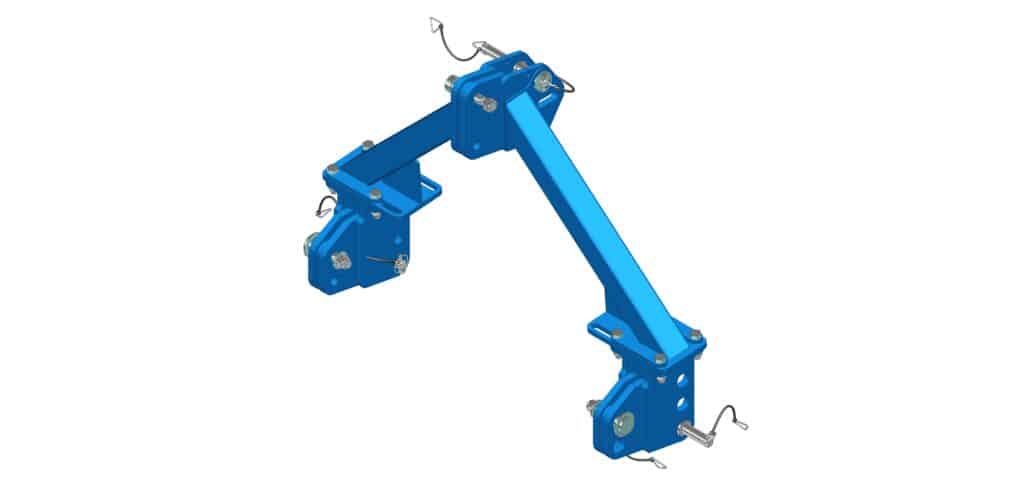

Il existe deux modèles de barre de poussée 3 point pour atteler la bineuse au PRECICAM.

• Barre de poussée 3 point mécanosoudé qui est obligatoire pour les bineuses CARRE

• Barre de poussée 3 point réglable pour les bineuses autres marques.

6-1-3 Réglage hydraulique

Voir chap. 6.1.5 Guidage KIPLINE

ou chap. 6.1.6 Guidage palpeur seul

6-1-4 Réglage machine

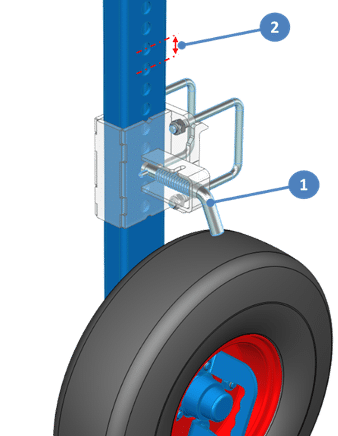

Roue contrôle pneumatique

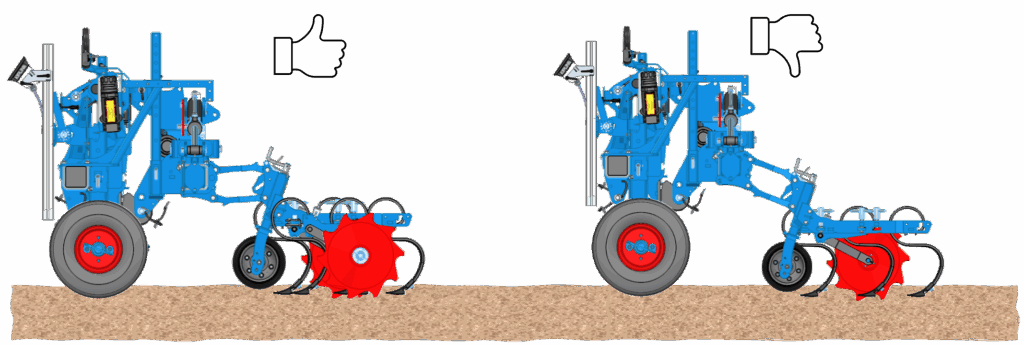

Pour un bon travail de la bineuse les roues de contrôle doivent être réglées de façon à ce que l’élément soit parallèle au sol.

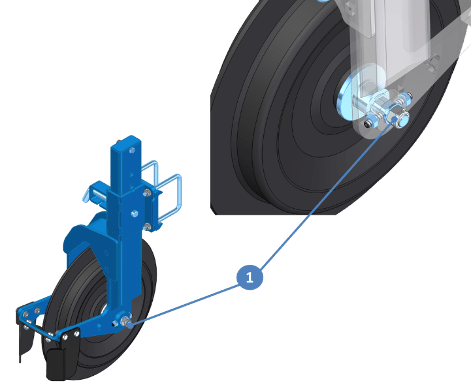

Coutre fixe

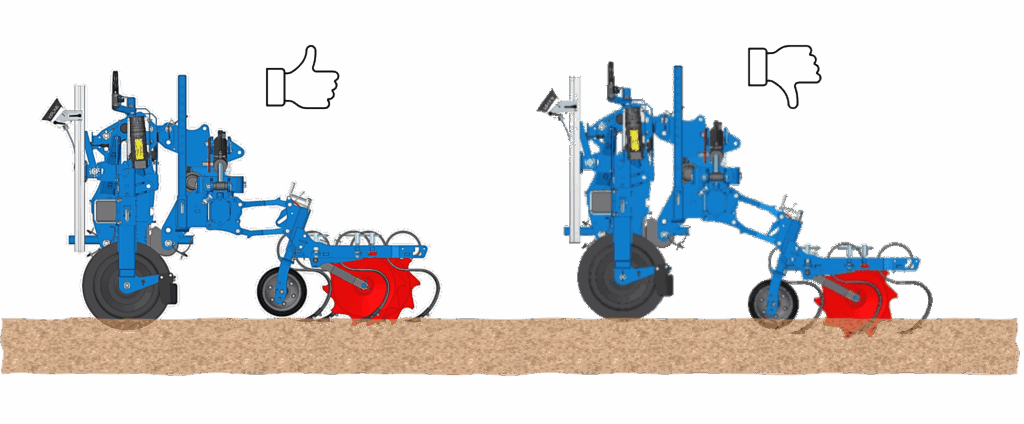

Pour un bon maintien de la bineuse les coutres doivent être enfoncées jusqu’à la collerette (1)

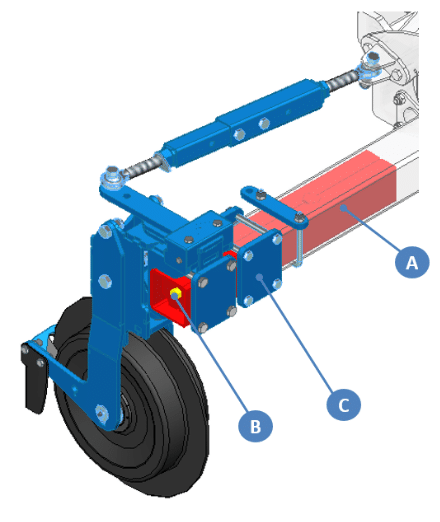

Coutre piloté

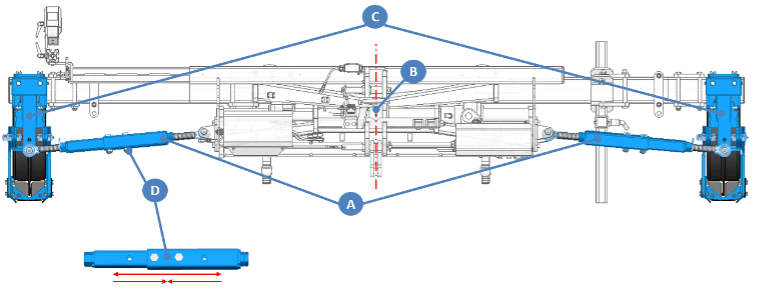

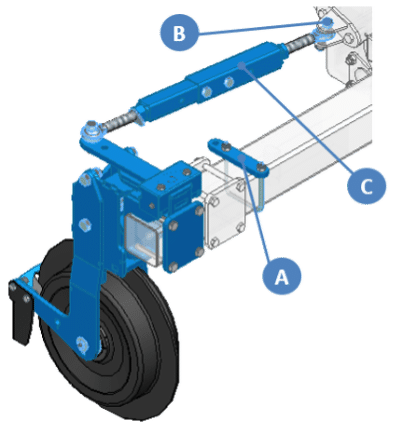

Lorsque les coutres sont amenés à la position désirée, il faut réajuster les barres de poussées (A) pour que la roue à collerette (C) soit perpendiculaire à la poutre lorsque la machine est centrée(B).

Pour effectuer ce réglage il suffit de tourner la barre de pousser (A) pour ajuster sa longueur. La partie centrale de la barre de poussée peut être ajustée en longueur à l’aide des vis (D) par palier de 80mm.

Au champs les stabilisateurs doivent être en position libre quand l’ECONET SGI est équipé de coutres.

Les coutres pilotés s’orientent en fonction du mouvement de la machine. Ils absorbent les chocs liés aux mouvements du vérin et les contredis.

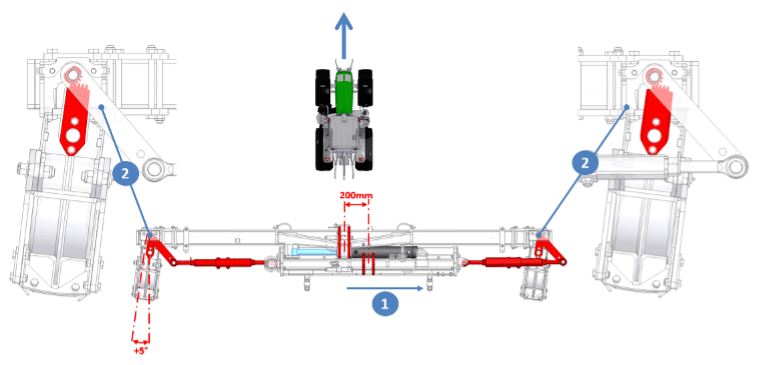

Exemple :

Lorsque la bineuse est déplacée vers la droite (1), les coutres (2) s’orientent proportionnellement vers la gauche. Sur un déplacement maxi de 200mm, les coutres s’orientent au maximum de 5°.

Ce système apporte une grande souplesse au guidage et à la conduite. Il est impératif d’avoir les stabilisateurs en position libre au travail pour optimiser son fonctionnement.

6-1-5 Guidage KIPLINE

Voir notice KIPLINE

6-1-6 Guidage palpeur seul

Voir notice Guidage palpeur seul

7- MAINTENANCE

7-1 Entretien par l’utilisateur

APRES LA PREMIERE HEURE D’UTILISATION

Vérifier le serrage de la boulonnerie. (Voir chap 7.4 Couple de serrage)

Contrôler l’absence de fuites dans le circuit hydraulique.

AVANT CHAQUE JOURNEE DE TRAVAIL

axes de translation par le biais des graisseurs situés sur les douilles de guidage.

 Contrôler l’absence de fuites dans le circuit hydraulique. Si besoin, faire appel à du personnel spécialisé.

Vérifier l’état de surface des pneumatiques et regonflez à la pression recommandée si nécessaire (voir chap.7.5 Pression de gonflage).

UNE FOIS PAR AN, APRES CHAQUE SAISON

Vérifier l’ensemble du serrage de la boulonnerie

Contrôler l’état des moyeux des roues de terrages pneumatiques

Vérifier / remplacer les coutres s’ils sont usés.

Vérifier le jeu entre les bagues et les axes Ø60mm de translation latérale et remplacer les bagues si nécessaire.

Vérifier si les conduites hydrauliques sont bien étanches et qu’elles ne présentent pas d’usure due au frottement, si les raccords ne sont pas desserrés. Remplacer ce qui est détérioré.

ATTENTION : Avant de travailler sur le circuit hydraulique, enlever la pression et couper le moteur. Au besoin faire appel à du personnel spécialisé.

Pièces détachées sur demande.

Pour être certain d’identifier les pièces correspondantes à votre machine, vous devez utiliser le numéro de catalogue (380XXXXX) ou le numéro de série (XXXXXX) présent sur la plaque signalétique de la machine pour effectuer une recherche depuis notre site internet www.carre.fr rubrique « Pièces Détachées ». Vous devrez ensuite vous approvisionner auprès de votre revendeur CARRE.

Les pièces détachées doivent correspondre aux exigences techniques du constructeur, ce qui est toujours le cas avec des pièces d’origine.

REMISAGE ENTRE 2 CAMPAGNES

Après un nettoyage au jet d’eau ou au nettoyeur haute pression, il est bon d’huiler ou de graisser tous les points susceptibles d’être démontés.

ATTENTION : ne pas insister le nettoyage à l’eau sur les parties électriques

Stocker l’appareil sur un sol stable et en position de travail si celui-ci est stocké à l’extérieur d’un bâtiment.

Mettre la ou les béquilles.

Déposer les équipements électriques et électroniques lorsque cela est possible.

Protéger les tiges des vérins hydrauliques en y appliquant un produit anticorrosion ou un film de graisse.

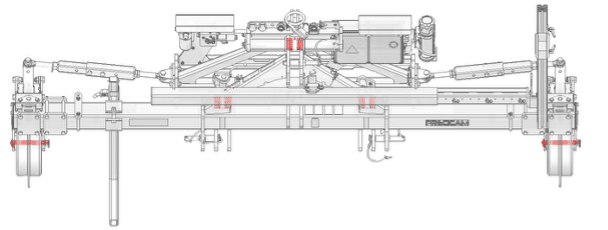

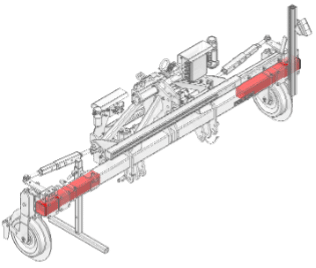

POINT DE GRAISSAGE

Le pictogramme (comme indiqué ci-dessous) montre les différents points de graissages de la machine.

Les marqueurs rouges indiquent tous les points de graissages de la machine.

7-2 Entretien par du personnel spécialisé

En cas de fuites dans le circuit hydraulique, en particulier à l’intérieur du vérin, faire appel à du personnel spécialisé. Le PRECICAM ne nécessite pas l’utilisation d’outillages spécifiques pour l’entretien. Celui-ci peut donc se faire entièrement par l’utilisateur.

7-3 Dépannage

Voir chap. 6.1.5 Guidage KIPLINE

ou chap. 6.1.6 Guidage palpeur seul

7-4 Couples de serrage

7-5 Pression de gonflage

Vérifiez l’état général et la pression des pneumatiques. La pression doit être identique de chaque côté de la machine et ne doit pas être en dessous de la pression préconisée.

Respectez les recommandations du fabricant (indications gravées sur les flancs des pneumatiques).

Vérifiez quotidiennement le serrage des goujons de roues.

Un pneumatique « sur gonflé » risque l’éclatement. Un pneumatique « sous gonflé » risque de déjanter.

7-6 Identification des flexibles

Exemple de positionnement du collier
