38024290 > NOTICE > PRAIRIAL FIXE

1- INTRODUCTION

Avant d’utiliser la PRAIRIAL, nous vous recommandons de lire attentivement la notice d’instruction fournie avec votre matériel, et d’en respecter scrupuleusement les instructions. Vous éviterez ainsi de vous mettre en danger, vous réduirez les temps de mise en service et les risques d’incidents fâcheux hors période de garantie.

Cette notice d’utilisation contient toutes les informations pratiques pour faire fonctionner, régler et entretenir votre machine correctement et en toute sécurité. La présente notice donne des instructions en vue de l’utilisation des équipements et des options disponibles sur votre PRAIRIAL. De plus, votre revendeur CARRÉ vous conseillera pour que vous puissiez obtenir la meilleure performance de votre outil, et que votre satisfaction soit totale.

Ne pas ôter les plaques du constructeur et du marquage CE fixées sur la machine.

Respectez les consignes de sécurité

Lire attentivement la notice d’instruction fournie avec la machine dans le tube notice avant la première mise en route.

Votre revendeur CARRÉ vous conseillera pour que vous puissiez en obtenir la meilleure satisfaction.

CARRÉ décline toute responsabilité pour les dommages et incidents de fonctionnement survenus à la suite d’utilisations non conformes aux instructions du présent manuel.

Garantie :

Pour la bonne tenue des dossiers, afin de bénéficier pleinement de nos services et de la garantie, assurez-vous que votre revendeur a bien déclaré la mise en service de votre machine.

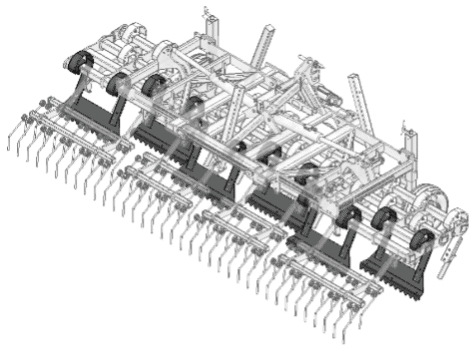

2- DESCRIPTION PRODUIT

La Prairial permet d’effectuer 4 actions en un seul passage à 15 km/h :

– Scarifier pour ouvrir le sol et favoriser l’échange sol – air, les couteaux peuvent se régler manuellement ou hydrauliquement et s’escamoter si nécessaire.

– Niveler grâce à des lames crénelées pour étaupiner et ébouser et favoriser un bon éclatement pour diffuser terre et fertilisant naturel,

– Emousser pour évacuer les mousses et les herbes mortes, le montage sur lames ressort permet de supporter des efforts importants. La disposition en quinconce des couteaux et des lames de nivelage facilite l’évacuation des débris.

– Semer pour réimplanter à la volée les prairies dans le même temps.

Disponible de 3 à 6m

3- PREPARATION AVANT MISE EN SERVICE

Un contrôle global de la machine est à réaliser. Voici les différentes étapes à réaliser :

• Vérifier le serrage de manière générale.
• Vérifier la signalisation.
• Vérifier qu’il n’y est pas de fuite sur le circuit hydraulique
• Montage des équipements et options

Toutes les informations liées à la préparation de la machine sont à retrouver sur notre site pièces détachées :

www.carre.fr > pièces détachées > catalogue pièces > puis :

1. Type de machine
2. Nom de machine
3. Version de machine
4. Numéro de catalogue
5. Près du titre principal, sélectionner l’icône
6. Dans l’onglet « Liens documents », on retrouve les notices d’instruction

4- MISE EN ROUTE RAPIDE

1. Avant d’atteler la machine contrôler les chandelles du tracteur (longueur similaire et position libre).
2. Atteler la machine au tracteur, mettre le 3^ème point.
3. Connecter les flexibles hydrauliques. (voir chap.7.6 Identification des flexibles)
4. Connecter l’éclairage au tracteur

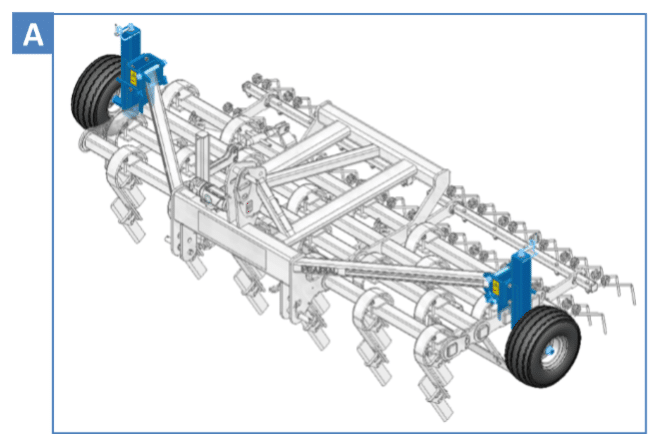

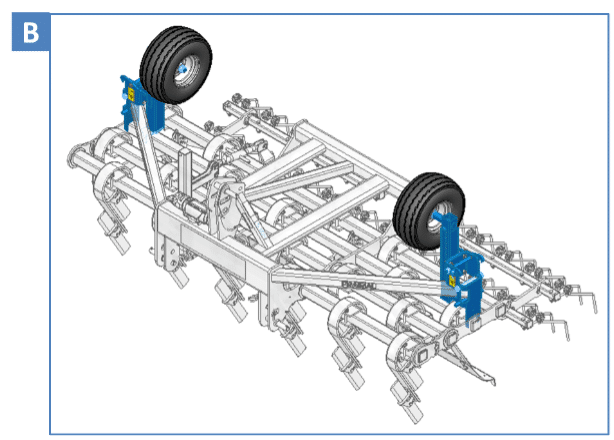

5. Basculer les roues de contrôle en position de travail
6. Régler le talonnage de la PRAIRIAL à l’aide du réglage du 3e point.
7. Régler les lames de nivelage grâce aux roues de contrôle
8. Régler l’agressivité des couteaux avec les barres de poussée (ou hydrauliquement si option prise)
9. Régler l’appui de la herse peigne à l’aide des broches

Faire un essai sur quelques mètres et réajuster les réglages des étapes 6, 7, 8 & 9 et la vitesse si nécessaire.

5- CARACTERISTIQUES GENERALES

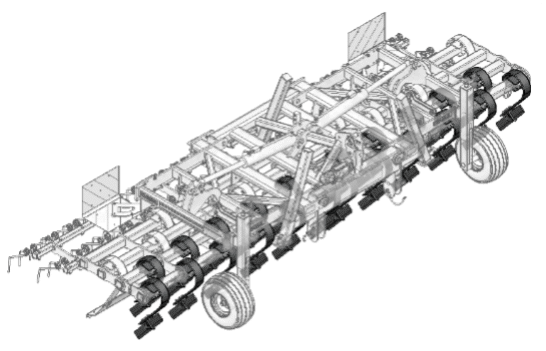

5-1 Machine

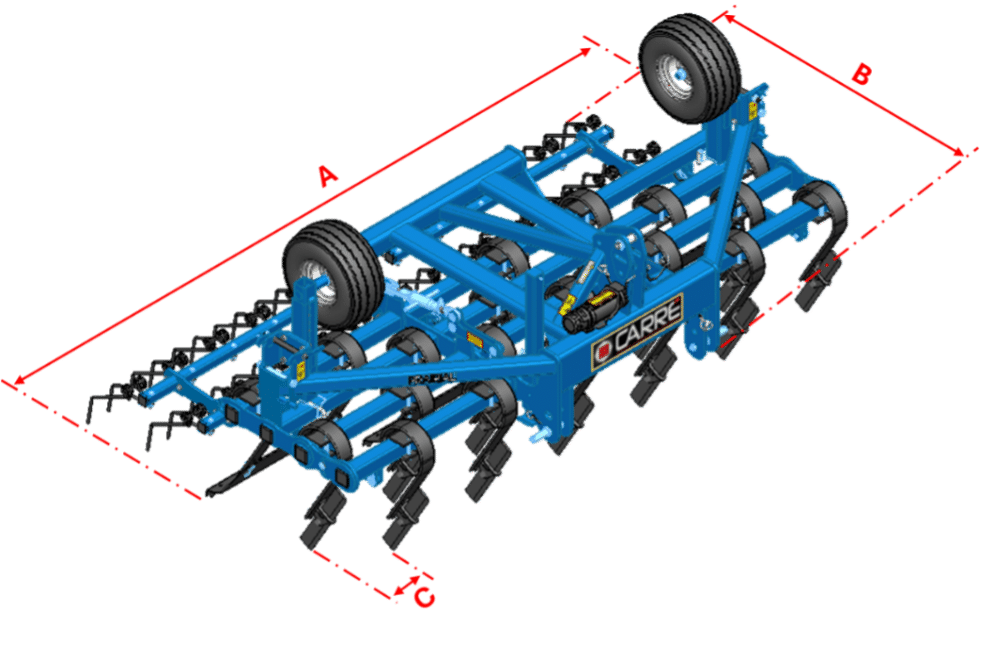

5-1-1 Tableau de configuration

Les caractéristiques techniques, dimensions et masses, sont données à titre indicatif, elles peuvent être modifiées sans préavis et variées suivant les équipements.

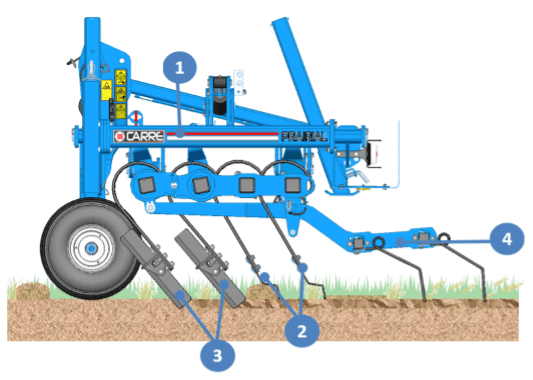

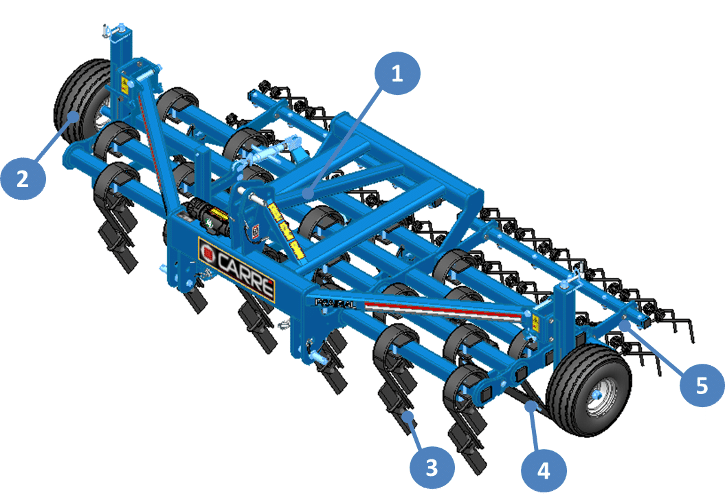

5-1-2 Caractéristiques machine

• Roues de contrôle

• Couteaux scarificateurs

• Lames de nivelage

• Herse peignes

5-2 Equipements

5-2-1 SEMLOC

La profondeur et le poids sont à rajouter aux caractéristiques du châssis (voir chap 5.1.1 Tableau de configuration)

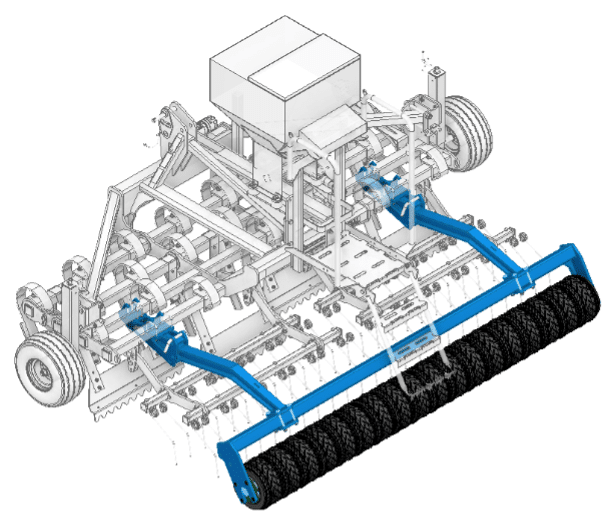

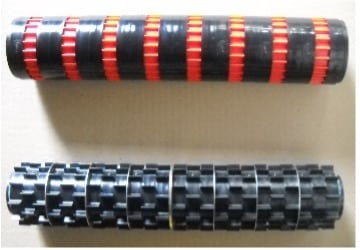

5-2-2 Rouleau farmflex Ø310mm

La profondeur et le poids sont à rajouter aux caractéristiques du châssis (voir chap 5.1.1 Tableau de configuration)

5-3 Options

5-3-1 Compteur d’unité

5-3-2 Attelage avancé

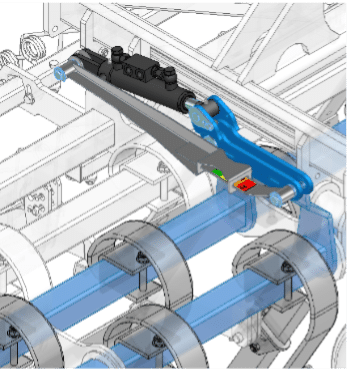

5-3-3 Réglage hydraulique des couteaux

6- UTILISATION ET REGLAGES

6-1 Machine

6-1-1 Attelage au tracteur

En matière d’attelage, et pour une raison de sécurité, il est impératif d’utiliser les broches d’origine. Afin de ne pas les égarer, les broches ainsi que leurs goupilles clips sont liées au châssis par des cordes caoutchouc.

La gamme PRAIRIAL est équipée d’un attelage à broches catégorie n°2 et n°3 en diamètre de broche et catégorie n°2 en écartement.

Les chapes qui reçoivent les broches d’attelages sont soudées sur le châssis central, par conséquent aucun réglage n’est possible.

ATTENTION : Ne jamais rester entre le tracteur et la PRAIRIAL, il y a risque d’accident.

ATTENTION :

Ne jamais rester entre le tracteur et la machine, il y a risque d’accident. L’ensemble « Tracteur + machine » représente une masse importante.

CALCUL DE LA RÉPARTITION DES CHARGES

LA CHARGE SUR L’ESSIEU AVANT DU TRACTEUR DOIT ETRE ÉGALE AU MOINS A 20% DU POIDS A VIDE DU TRACTEUR

Afin de vérifier ces valeurs, il faut suivre la procédure suivante afin d’effectuer les calculs Contrôle tracteur

A vérifier :

• Le poids total autorisé.
• Les charges par essieu autorisées.
• La charge d’appui autorisée au point d’accouplement du tracteur.
• Les capacités de charge admissibles des pneumatiques montés sur le tracteur.
• La charge d’attelage autorisée est-elle suffisante ?

Toutes ces indications sont sur la carte grise, ou sur la plaque signalétique et dans la notice tracteur.

M1 mini = (M2 x (c+d) – P1 x b + (0.2 x P x b)) / (a+b) =……………. kg
P1 c = (M1 x (a+b) – P1 x b – M2 x (c + d)) / (a+b) =……………. kg
Pc = M1 + P + M2 =………. kg
P2c = Pc – P1c =………. Kg

Valeurs à connaître :

M1 mini = Calcul du lestage nécessaire à l’avant au minimum
Pc= Calcul du poids total de l’ensemble (tracteur +machine)
P1c = Calcul de la charge sur l’essieu avant
P2c = Calcul de la charge sur l’essieu arrière

Complétez le tableau ci-dessous :

Vérifiez que :

Les valeurs calculées doivent être < ou = aux valeurs autorisées pour le tracteur et aussi par les pneumatiques montés sur le tracteur. Il faut impérativement respecter sur l’essieu avant du tracteur une charge minimum > ou = à 20% de la charge du tracteur à vide.

IL EST INTERDIT D’ATTELER LA MACHINE A UN TRACTEUR SI :

La charge totale calculée est > à la valeur autorisée.

La charge sur l’essieu avant est < au minimum requis.

6-1-2 Réglage machine

• Talonnage

Réglage du 3^ème point pour que l’outil soit horizontal par rapport au sol.

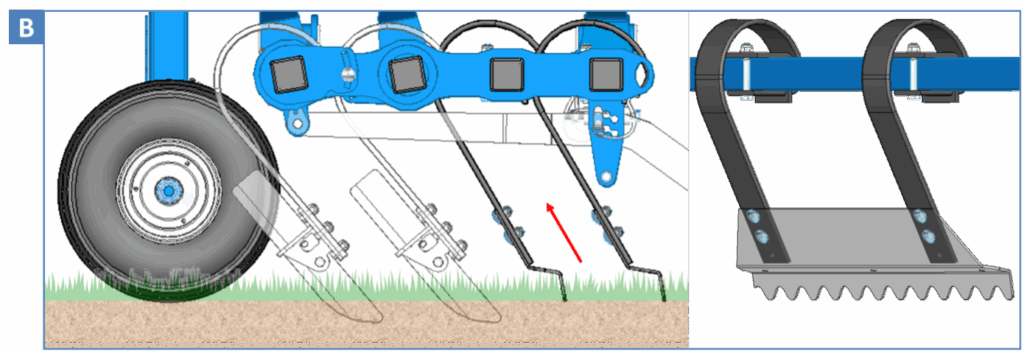

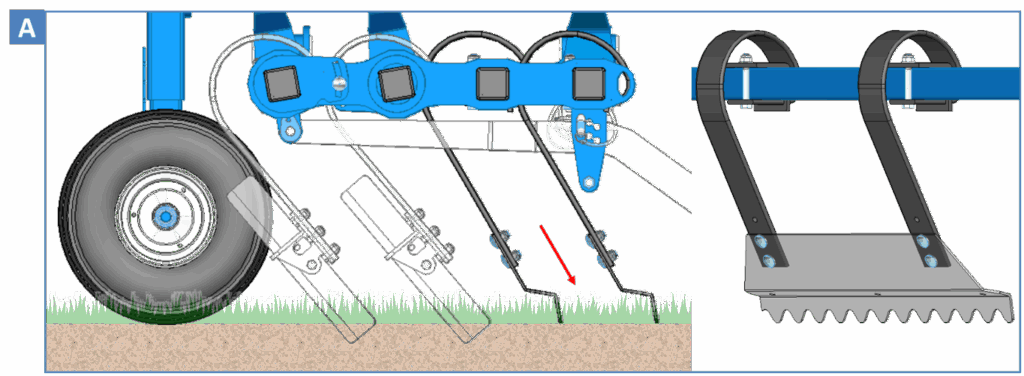

• Lame de nivelage

Les lames de nivelage effleurent le sol. Le réglage s’effectue grâce aux roues de contrôle. Il existe 2 positions de réglages en hauteur des lames de nivelage en fonction de l’usure des couteaux. Lorsque les couteaux sont neufs, les lames se brident en position basse (A).

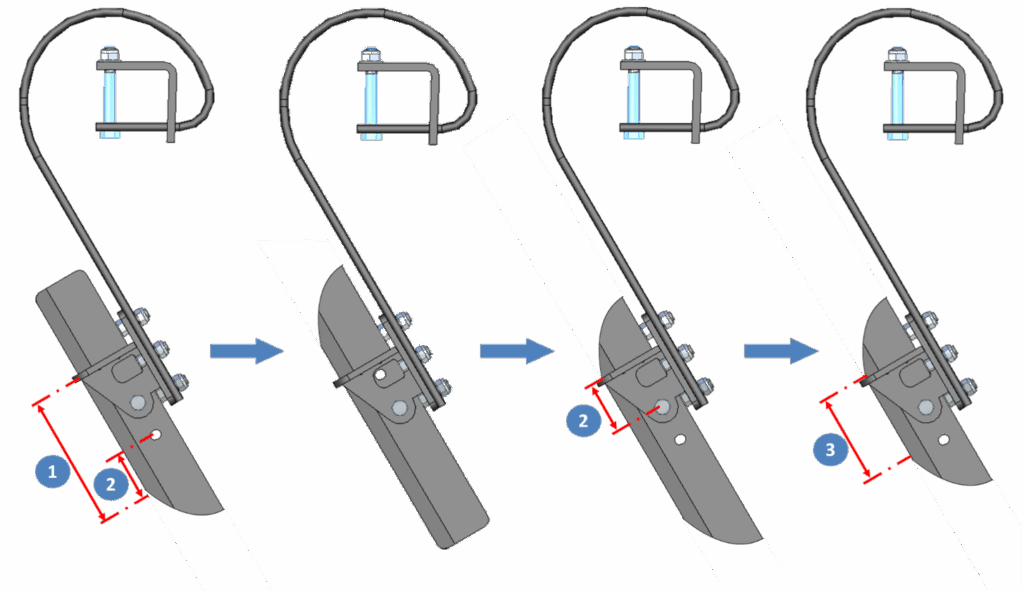

Lorsque la profondeur de scarification est insuffisante dû à l’usure des couteaux, il est possible de monter les lames de nivelage en position haute (B).

Attention à ne pas dépasser la côte d’usure maximale des couteaux au risque de ne plus pouvoir les retourner. (voir Changement des couteaux scarificateurs dans chap.7.1 Entretien par l’utilisateur)

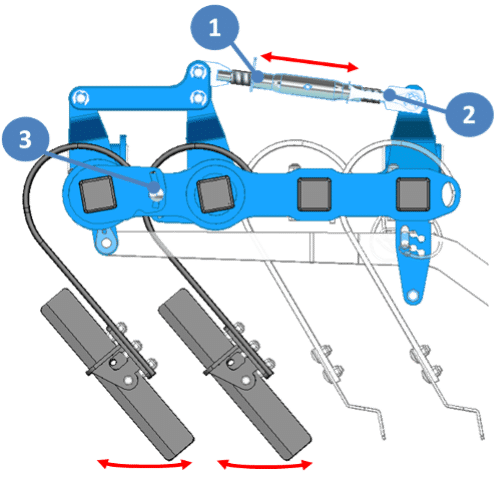

• Couteaux scarificateurs

Le réglage de la profondeur de scarification des couteaux s’effectue en agissant sur la barre de poussée (1) placée sur chaque extension qui fait pivoter en même temps les 2 poutres avant. Une réglette graduée (2) sur la barre de poussée permet d’obtenir un réglage identique sur les 2 extensions pour les modèles repliable. Une fois que le réglage de profondeur de scarification est satisfaisant, verrouiller la rotation des 2 poutres support de couteaux à l’aide des boulons (3) placés aux extrémités du châssis support de dents.

Ne pas oublier de desserrer suffisamment les boulons (3) de blocage pour régler à nouveaux la profondeur de scarification des couteaux.

Le changement du réglage des roues de contrôle influencera la profondeur de scarification.

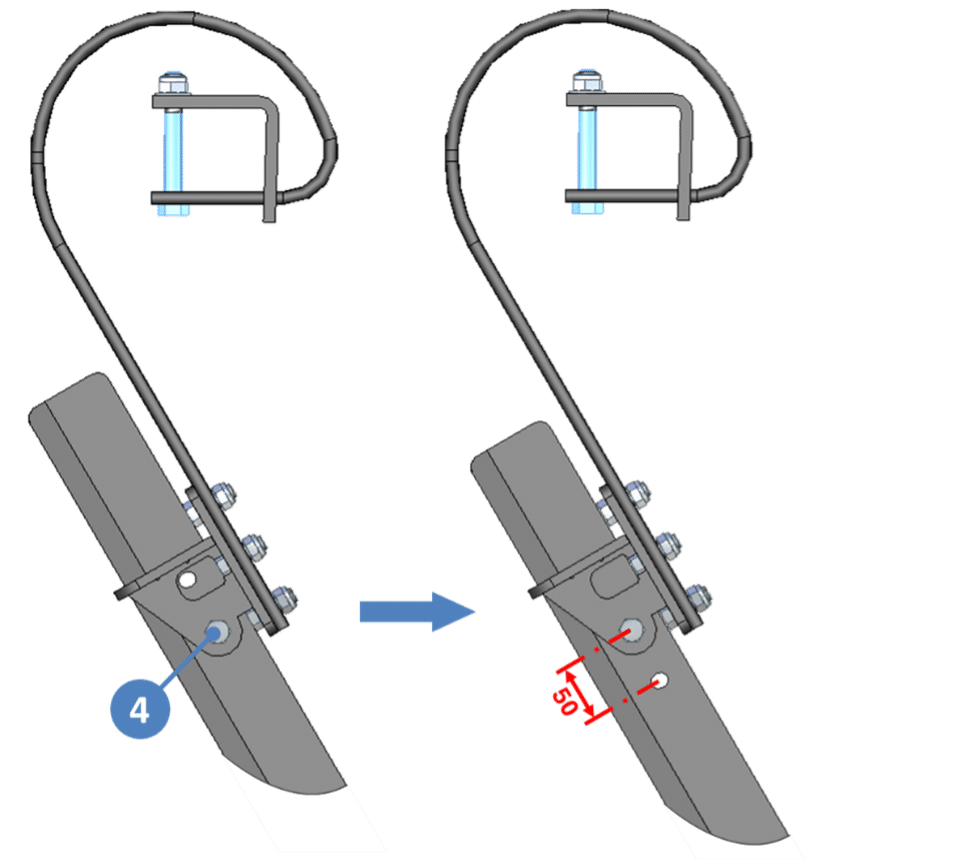

Les couteaux scarificateur sont réversibles. Ils sont maintenus dans leur fourreau par un boulon (4) afin de faciliter leur changement. Il est possible de descendre le couteau de 50 mm dans son fourreau lorsqu’il est usé avant de le retourner.

Attention à ne pas dépasser la côte d’usure maximale des couteaux au risque de ne plus pouvoir les retourner. (voir Changement des couteaux scarificateurs dans chap.7.1 Entretien par l’utilisateur)

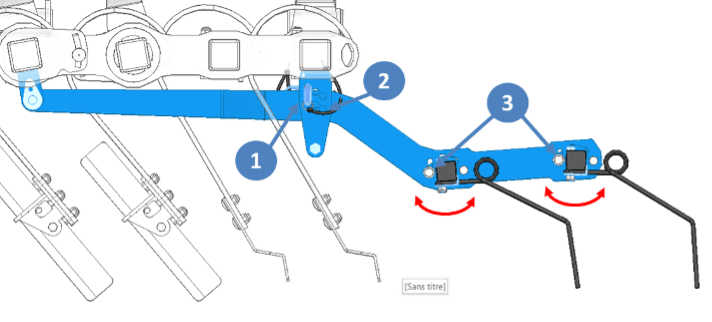

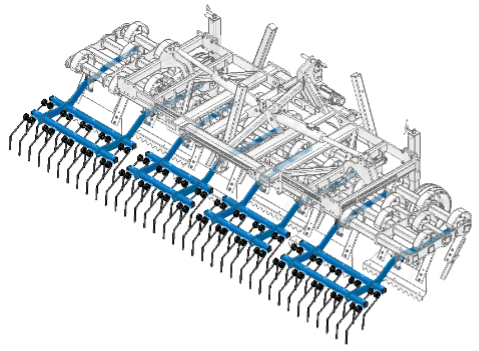

• Herse peignes

Un système de réglage par secteur à broche (1) permet de régler l’effort d’appui des peignes sur le sol. Ce réglage est le dernier à effectuer puisqu’il est dépendant des autres.

Pour escamoter les peignes, il faut relever la herse peignes et positionner la broche à l’emplacement (2).

Lorsque les peignes sont usés ou bien afin de les rendre plus agressif, il est possible de faire pivoter les tubes support de peignes en débloquant les boulons (3) à chaque extrémité et en effectuant une rotation du tube dans l’œillère de réglage.

Plus l’agressivité et l’appui des peignes sur le sol sont importants plus le risque de bourrage augmente.

6-2 Equipements

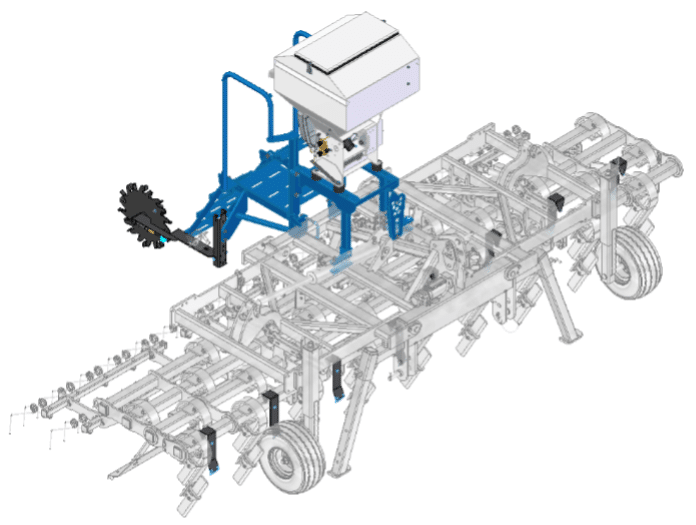

6-2-1 SEMLOC

Voir les notices :

6-2-2 Rouleau farmflex Ø310mm

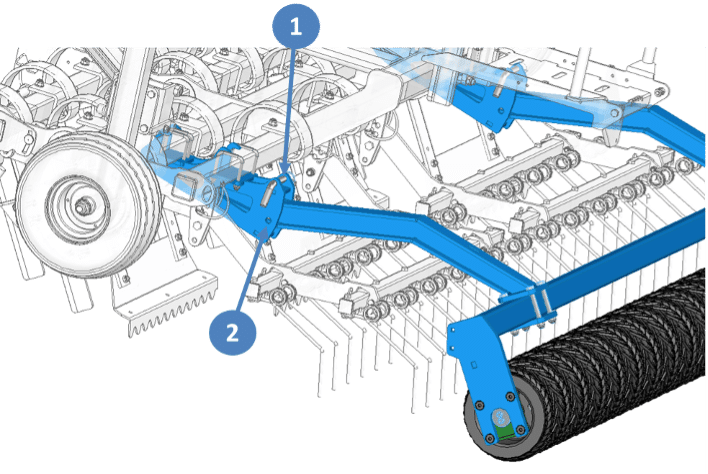

Le rouleau farmflex a 2 positions :

• Il est libre pour suivre les déniveler du terrain, la broche est à la position 1.
• Il peut-être hors fonction. Il faut relever le rouleau et positionner la broche dans l’emplacement 2.

6-3 Options

6-3-1 Compteur d’unité

Le chiffre indiqué au compteur donne un nombre de tour de roue totale, il faut effectuer un calcul de conversion pour obtenir le nombre d’Hectares (Ha) :

1. Relever la valeur A Inscrite au compteur avant le travail
2. Relever la valeur B inscrite au compteur en fin de travail
3. Calculer le nombre d’unités effectuées C = B – A
4. Faire le calcul suivant :

Surface travaillé en Ha = C x ((294 x D x 3.14 x L) / 10000)

• D = Diamètre de la roue en mètres
• L = Largeur de travail de la machine en mètres

7- MAINTENANCE

7-1 Entretien par l’utilisateur

CHANGEMENT DES COUTEAUX SCARIFICATEURS

Afin de pouvoir retourner le couteau, il faut que l’usure de celui-ci ne descende pas au-dessous de la côte (1) de 190mm ou de la côte (2) de 72mm sinon le couteau ne sera plus maintenu dans son fourreau. Après avoir été retourné une fois puis descendu (voir Couteaux scarificateurs dans chap.6.1.2 Réglage machine), la côte d’usure (3) peut dépasser la côte (1) de 190mm puisque le couteau n’aura plus à être retourné.

APRES LA PREMIERE HEURE D’UTILISATION

Vérifier le serrage des couteaux, lames et peignes. (Voir chap 7.4 Couple de serrage) Contrôler l’absence de fuites dans le circuit hydraulique

AVANT CHAQUE JOURNEE DE TRAVAIL

IMPORTANT : Vérifier l’état d’usure couteaux, inverser ou changer ceux qui le nécessitent.

Contrôler l’absence de fuites dans le circuit hydraulique. Si besoin, faire appel à du personnel spécialisé.

Vérifier l’état de surface des pneumatiques et regonflez à la pression recommandée si nécessaire (voir chap.7.5 Pression de gonflage)

UNE FOIS PAR AN, APRES CHAQUE SAISON

Vérifier l’ensemble du serrage de la boulonnerie

Contrôler l’état des moyeux des roues de terrage pneumatique

Remplacer les couteaux usagés, ainsi que les lames qui donnent des signes de fatigue (allongement, fissures…). Contrôler et remplacer les lames de nivelage et les peignes

Vérifier si les conduites hydrauliques sont bien étanches et qu’elles ne présentent pas d’usure due au frottement, si les raccords ne sont pas desserrés. Remplacer ce qui est détérioré.

ATTENTION : Avant de travailler sur le circuit hydraulique, enlever la pression et couper le moteur. Au besoin faire appel à du personnel spécialisé.

Pièces détachées sur demande.

Pour être certain d’identifier les pièces correspondantes à votre machine, vous devez utiliser le numéro de catalogue (380XXXXX) ou le numéro de série (XXXXXX) présent sur la plaque signalétique de la machine pour effectuer une recherche depuis notre site internet www.carre.fr rubrique « Pièces Détachées ». Vous devrez ensuite vous approvisionner auprès de votre revendeur CARRE.

Les pièces détachées doivent correspondre aux exigences techniques du constructeur, ce qui est toujours le cas avec des pièces d’origine.

REMISAGE ENTRE 2 CAMPAGNES

Après un nettoyage au jet d’eau ou au nettoyeur haute pression, il est bon de huiler ou de graisser tous les points susceptibles d’être démontés.

Stocker l’appareil sur un sol stable et en position de travail si celui-ci est stocké à l’extérieur d’un bâtiment.

Mettre la ou les béquilles.

Déposer les équipements électriques et électroniques lorsque cela est possible.

Protéger les tiges des vérins hydrauliques en y appliquant un produit anticorrosion ou un film de graisse

POINT DE GRAISSAGE

Le pictogramme (comme indiqué ci-dessous) montre les différents points de graissages de la machine.

7-2 Entretien par du personnel spécialisé

En cas de fuites dans le circuit hydraulique, en particulier à l’intérieur du vérin, faire appel à du personnel spécialisé.

La PRAIRIAL ne nécessite pas l’utilisation d’outillages spécifiques pour l’entretien. Celui-ci peut donc se faire entièrement par l’utilisateur.

7-3 Dépannage

7-4 Couples de serrage

7-5 Pression de gonflage

Vérifiez l’état général et la pression des pneumatiques. La pression doit être identique de chaque côté de la machine et ne doit pas être en dessous de la pression préconisée.

Respectez les recommandations du fabricant (indications gravées sur les flancs des pneumatiques).
Vérifiez quotidiennement le serrage des goujons de roues.
Un pneumatique « sur gonflé » risque l’éclatement. Un pneumatique « sous gonflé » risque de déjanter.

7-6 Identification des flexibles

Exemple de positionnement du collier
